某電力需要新建一個變電站（下面稱：A站），其中A站下面的調度電話、遠動數據業務要傳輸?shù)秸{(diào)度中心端（下面稱：B站）。由于A站到B站間沒有直接傳輸通道提供，而A站到就近的一個變電站（下面稱：C站）已鋪有一根光纜，B站與C站都在一個622M的光環網里，而且B與C站都建有PCM，業務都已經調通。

在電力調度網中，PCM設備主要負責電力業務接入，但它的銅纜傳輸距離短，一般利用SDH設備延長其傳輸距離。所以在電力調度網中，PCM是一款接入設備，而SDH是一款傳輸設備使用。從上面所述，我們可以清楚的知道B站的業務已經下到了C站，而我們只需要將A站業務傳輸?shù)紺站，再通過C站傳輸?shù)紹站就可以實現A站與B站業務互通的功能。

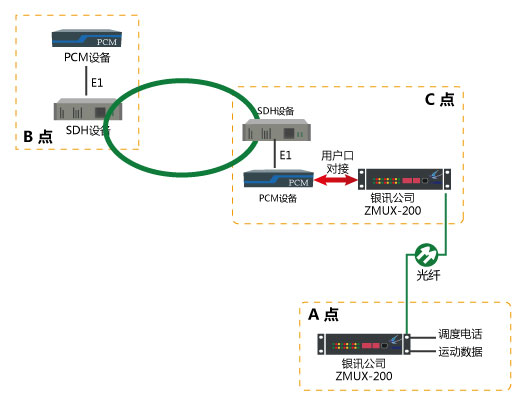

方案拓?fù)鋱D：

方案說明：

ZMUX-200是一款集光纖傳輸和業務接入兩大功能的電力通信設備，它常被用于電力調度網中的末端變電站延伸，不但可以支持電力調度電話、遠動數據等基本業務接入，還可以帶以太網和E1通道（用于視頻模擬數據），滿足目前無人值守變電站或末端變電站的需求。

分別在A點與C點間安裝1臺ZMUX-200，A點到C點間已有的光纖直接接上ZMUX-200的光鏈路接口上。A點的調度電話和遠動數據用戶線直接接到ZMUX-200里對應的接口上，通過光纖傳輸?shù)紺站ZMUX-200上。如上文所述一樣，B點和C點都安裝了1臺PCM，互相配對使用，而且業務上已經正常工作。用戶最終目的是需要將A站的業務透傳到B站，現在A站業務已傳輸?shù)紺站上，而C站的PCM與A站的PCM是成對使用，業務上互通。這時C站的ZMUX-200出來的數據接口，分別與C站上的PCM相對應的數據接口對接上，就可以實現C站ZMUX-200出來的數據再進入到C站的PCM上，再透傳到B站上PCM上出來，形成了A站ZMUX-200接入的業務最終在B站PCM設備的對應接口出來。

但要注意的地方是，C點上的PCM設備對ZMUX-200對接的接口類型一定要一致，例如ZMUX-200出來的是遠動數據接口，PCM設備也需要是遠動數據接口，這樣用戶口對接才能夠繼續傳輸下去。同時要注意的是每個廠家設備接口出線定義不一樣，需要根據正確的出線表制作用戶線。
