光纖已成為最主要的傳輸介質，損耗低、距離長、大容量等性能優點都使它難以被取替，而電話光端機正是使用光纖通道實現語音、音頻、數據等業務的傳輸。它一般用于兩個末端站點之間的業務數據光纖傳輸，安裝調試也非常簡單，不存在像PCM設備與光端機級聯等相關安裝調試工作，就是單純的直接光纖接入，即插即用。下面銀訊公司總結多年工程安裝經驗，簡單講述一下如何將電話光端機安裝工程做好。（下面均以銀訊公司ZMUX-32為例）

一、現場環境

一般情況下分別有中心站與用戶站兩個末端站點，用戶在這兩點間會租借或鋪建1條單芯或多芯的光纖通道，或者某些站點已安裝光纖配線架。目前市面上較常用的光纖接頭有FC或SC兩種，F(xiàn)C常用于雙纖的電話光端機，SC常用于單纖的電話光端機，還有LC、ST等多種類型接頭（可參考：尾纖接口類型 尾纖的作用），我們可以根據實際情況，將用戶提供的光纖與ZMUX-32接上。

二、設備安裝

1、設備驗收

ZMUX-32出廠時已經根據用戶實際配置需求安裝調試好，所以安裝時不需要對設備作任何操作，即插即用。設備上蓋板貼著一份配置標簽，可確認一下是否跟實際需求一際。若必需時可打開機箱上蓋板，檢查各路模塊是否安裝牢，切記勿將模塊插反或?qū)⒐苣_位插錯。提示：安裝時可對應配置標簽，確定具體哪路接口出哪種業務。

2、電話光端機固定安裝

根據用戶提供機柜或指定安裝地點，將ZMUX-32安置固定在標準19英寸網絡機柜上或用戶指定其它地點上。設備請放置于平穩、干燥、安全的地方。設備前蓋板左上角印有局端或遠端，局端設備應放置在交換機側，遠端設備應放置在用戶側，切勿弄反。

3、電話光端機電源線及接地

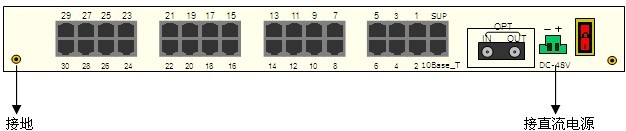

ZMUX-32內置電源為-48V，電源接線插座位于機箱背面，印字為-48VDC（見下圖）。

注意事項：在進行電源連接時，應將設備的電源開關置于關閉狀態。

a)建議采用工業電源+蓄電池浮充供電，電壓波動應在工作條件范圍內。用戶提供-48V直流電源時，使用備附件中的電源連接插頭連接電源線。注意連接時按電源插頭上方標注的“＋”和“－”接線，“＋”表示

接“地”，“－”表示接“－48”電源，不可接反。安裝須保證牢固且無短路。提示：若“＋”和“－”接反了，ZMUX-32仍然可以開機，但會出現關不了電源情況。

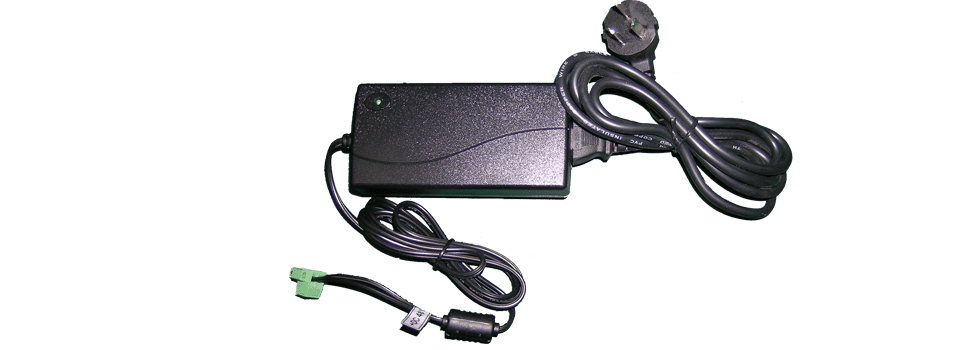

b) 用戶要求直接220V交流電源時，使用附件中的外置電源適配器組件（見下圖），也可直連220V交流電源。用戶也可自行采購，要求輸出電流不小于650mA。

4、電話光端機設備鏈路接線

ZMUX-32 可選雙纖或單纖接入兩種模式。雙纖的有收、發兩個光接口，左為收右為發；單纖的只有一個光接口，收、發都在一個接口上實現。若雙纖的ZMUX-32，中心站的收必須要對應用戶端的發，中心站的發必須要對應用戶端的收；若單纖的ZMUX-32直接兩端站點都接上光纖即可。如果客戶提供光纖接頭與ZMUX-32設備光接頭不一致，我們可以用一根鴛鴦尾纖，一端接用戶提供的光纖通道端，另一端接ZMUX-32的光接頭上。

（1）.ZMUX-32接上電源，沒接光纖通道時，正常情況下前面板指示燈只有PWR亮綠燈，LOS亮紅燈，其它告警燈均沒亮。

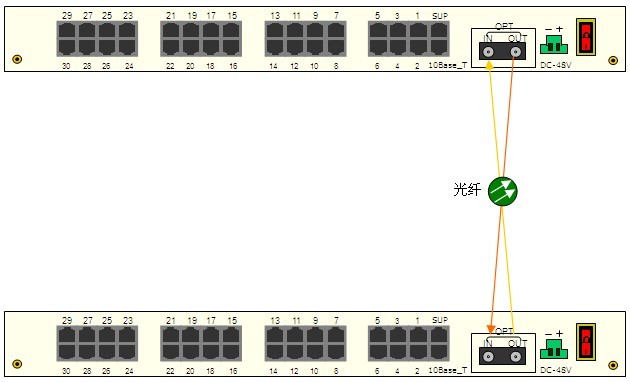

（2）.中心端和用戶端的ZMUX-32分別接上用戶提供光纖通道，根據設備狀態指示燈調試。

A：若ZMUX-32 PWR燈亮，告警燈均不亮，則ZMUX-32鏈路連接正常。

B：若中心端ZMUX-32 LOS燈告警，用戶端ZMUX-32 LOS告警，則兩端站點的收、發并沒有對應連接。解決：將中心或用戶其中一端的光接頭收、發接線對調一下。

C：若中心端ZMUX-32 DA燈告警，用戶端ZMUX-32 LOS告警，則中心端發或用戶端收沒接好，中心端收和用戶端收無故障。解決：將中心端發接頭或用戶端收接頭接好或重新插撥一下。

D：若中心端ZMUX-32 LOS燈告警，用戶端ZMUX-32 DA告警，則中心端收或用戶端發沒接好，中心端發和用戶端收無故障。解決：將中心端收接頭或用戶端發接頭接好或重新插撥一下。

提示：FC尾纖有一個小圓孔，需要對應電話光端機光接頭的小圓孔接好，不然會出現接觸不良的情況。

5、電話光端機用戶口接線

完成第4步設備鏈路接線后，在ZMUX-32鏈路正常工作情況下，我們可以開始用戶口的出線了。

（1）.ZMUX-32背面板有32個RJ45接口，其中標注為“1”~“30”為選配的用戶端口。

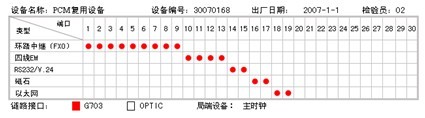

（2）.為了用戶快捷方便確定選配的用戶接口位置，每臺設備上蓋板方粘貼有用戶接口配置標簽，標簽上的小紅點顯示用戶選配的用戶接口對應的端口位置。（見下圖）

（3）.各類型用戶接口模塊對應RJ45用戶線接口連接器的出線表可參照ZMUX-32使用說明書。

三、工程驗收

完成上述安裝項目并確保無誤后，此時我們可以對工程進行驗收了。打開ZMUX-32電源背部的電源開關，在用戶端上，我們拿起其中1路電話機，撥打另外1路電話分機號碼，出現震鈴則調通。

四、結束

ZMUX-32安裝簡單，即插即用。工程上主要注意：中心端端和用戶端的ZMUX-32收、發一定要對應連接。若工程上遇到各種故障可以聯系銀訊通信公司，我們將24小時在線為您解決各種工程及設備問題。
